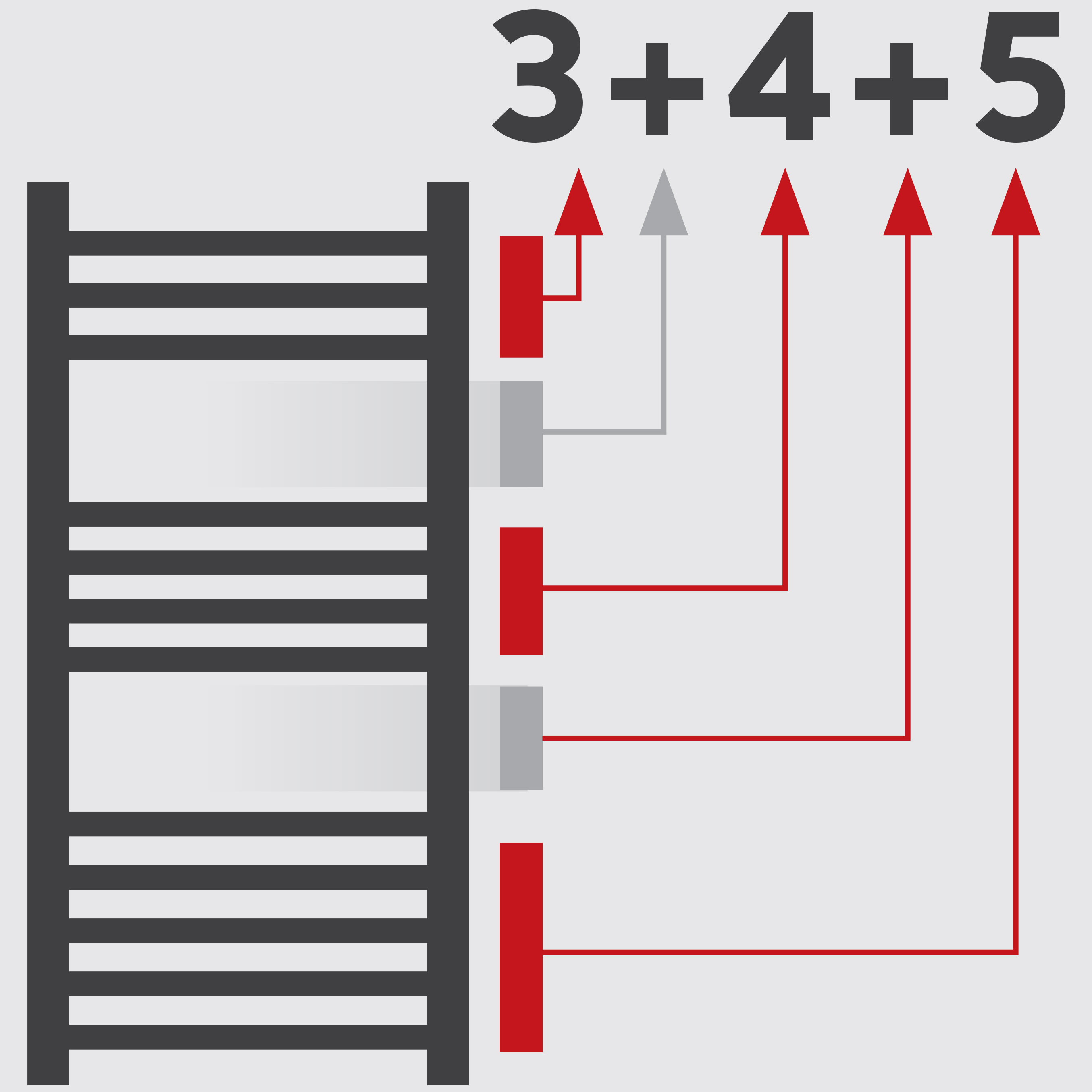

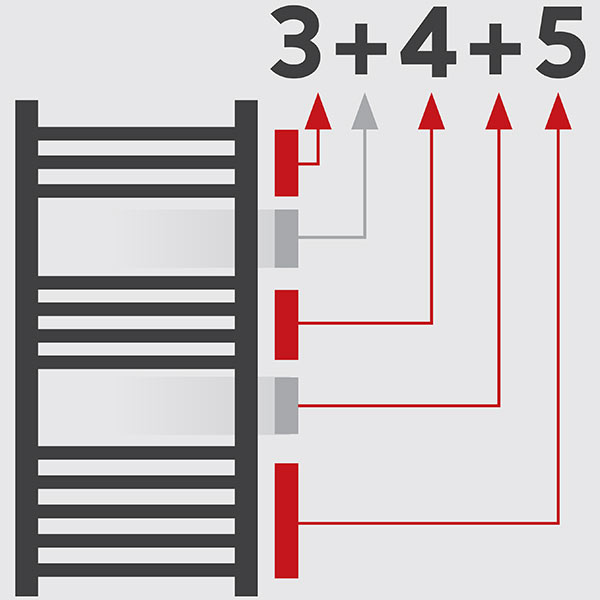

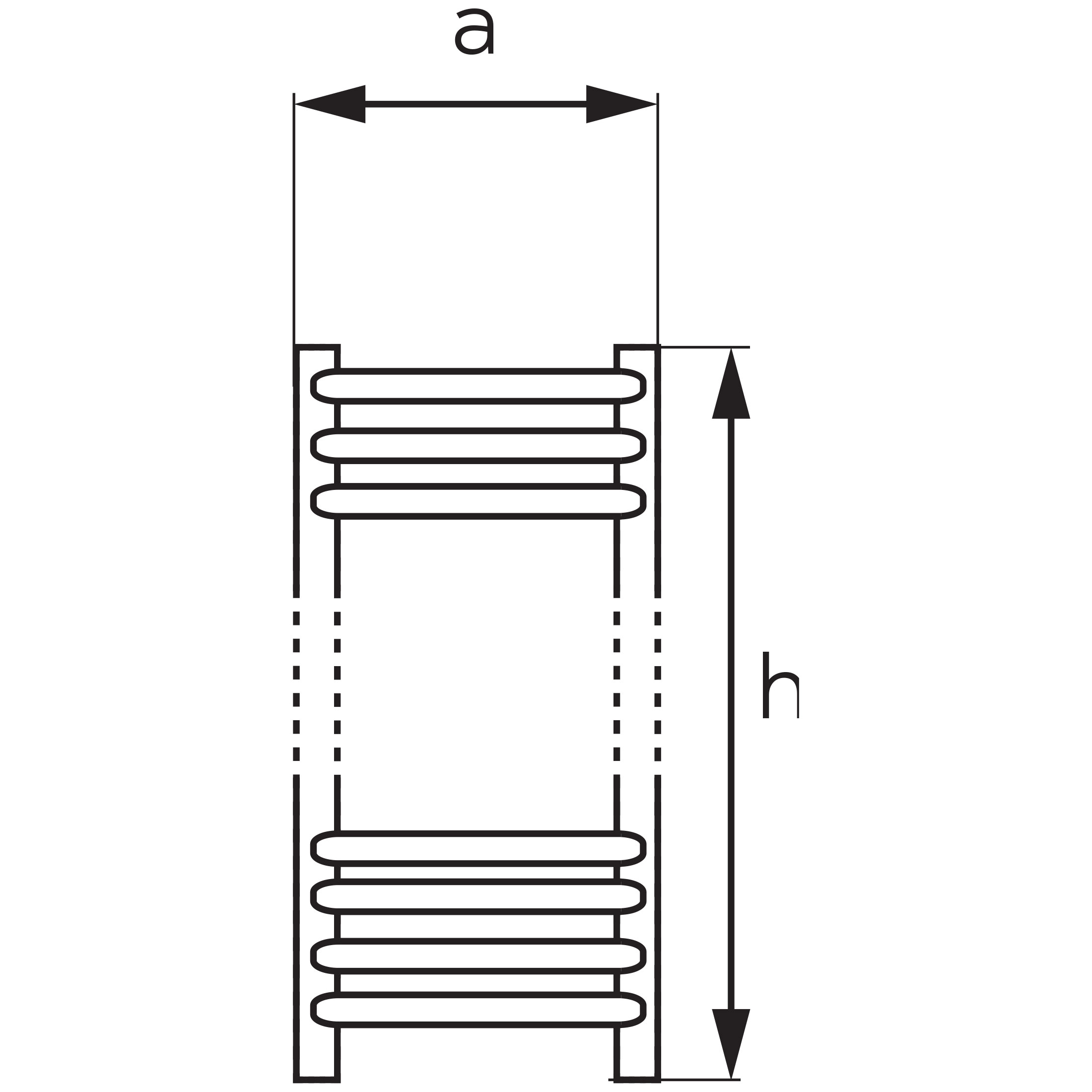

Index | a [mm] | h [mm] | Connection spacing | Installation parameters [°C] | Power [W] | Dedicated heater power | Pipe arrangement |
450/1200/R,0 | 450 | 1200 | 400 | 90/70 | 399 | 200 | 4+5+15 |
75/65 | 318 | ||||||
65/55 | 241 | ||||||
55/45 | 168 | ||||||
450/1600/R,0 | 450 | 1600 | 400 | 90/70 | 541 | 200 | 4+5+6+7+8 |
75/65 | 431 | ||||||
65/55 | 326 | ||||||
55/45 | 228 | ||||||
600/1200/R,0 | 600 | 1200 | 550 | 90/70 | 502 | 200 | 4+5+15 |
75/65 | 401 | ||||||
65/55 | 304 | ||||||
55/45 | 212 | ||||||
600/1600/R,0 | 600 | 1600 | 550 | 90/70 | 682 | 300 | 4+5+6+7+8 |
75/65 | 543 | ||||||
65/55 | 411 | ||||||
55/45 | 286 | ||||||
600/1800/R,0 | 600 | 1800 | 550 | 90/70 | 777 | 400 | 4+5+6+7+13 |
75/65 | 620 | ||||||
65/55 | 469 | ||||||
55/45 | 328 |
