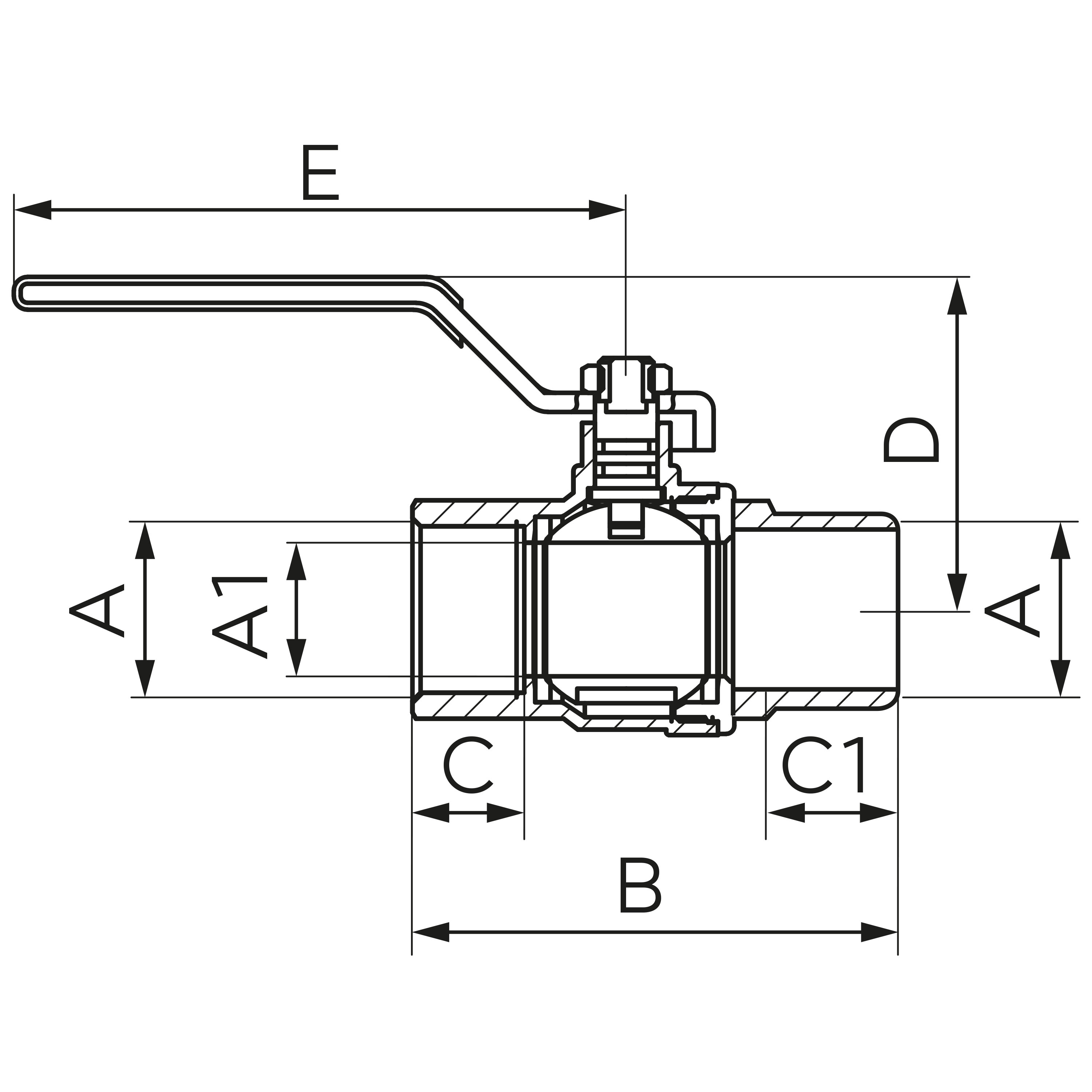

Index | DN | A | A1 [mm] | B [mm] | C/C1 [mm] | D [mm] | E [mm] | Individ. pack. | Bulk pack. | Index R* | Index E* |
KGN11 | 15 | Rp1/2-R1/2 | 15 | 63.2±1 | min. 15/12.5 | 43.1±1 | 89±1 | 10 | 80 | KGN11W | KGN11E |
KGN21 | 20 | Rp3/4-R3/4 | 20 | 71.5±1 | min. 16.3/14 | 47.0±1 | 89±1 | 9 | 81 | KGN21W | KGN21E |
KGN31 | 25 | Rp1-R1 | 24,5 | 85±1 | min. 19.1/16 | 61±1 | 112.3±1 | 9 | 54 | ||
KGN41 | 32 | Rp1 1/4-R1 1/4 | 30,5 | 101±1 | min. 21.4/18.5 | 72.3±1 | 129,5±3 | 4 | 24 | ||
KGN51 | 40 | Rp1 1/2-R1 1/2 | 38,5 | 114.5±1 | min. 21.4/18.5 | 79,1±2 | 129,5±3 | 2 | 20 | ||
KGN61 | 50 | Rp2-R2 | 47,5 | 141.5±1 | min. 25.7/22.5 | 86,4±3 | 163±3 | 1 | 8 |
