Złączki FERRO PRESS. Anatomia połączenia, które działa przez lata

Dobrej instalacji na co dzień właściwie nie zauważamy. Woda płynie po odkręceniu baterii, ogrzewanie zapewnia komfort wtedy, gdy robi się chłodno, a elementy ukryte pod tynkiem pozostają poza zasięgiem naszego wzroku. Aby jednak mogły tak pracować przez lata, każde połączenie musi być wykonane prawidłowo. Złączki zaprasowywane FERRO PRESS łączą kilka rozwiązań zwiększających szczelność, stabilność i możliwość kontroli montażu. Instalator zyskuje dzięki nim wygodę i pewność pracy, a inwestor – spokój związany z instalacją, która po zakończeniu budowy ma niezawodnie spełniać swoje zadanie.

W tym artykule przeczytasz o:

• kolorowych pierścieniach pozwalających szybko rozpoznać średnicę złączki,

• podwójnym uszczelnieniu O-ring,

• stalowej tulei zaciskowej i profilu ząbków,

• funkcji LBP pomagającej wykryć niezaprasowane połączenie,

• kontroli prawidłowego wsunięcia rury,

• kompatybilności z profilami TH, H i U,

• kompletnym asortymencie złączek FERRO PRESS,

• korzyściach wynikających z pracy w jednym kompletnym systemie instalacyjnym.

Jak szybko dobrać odpowiednią złączkę PRESS?

Praca instalatora dzieli się na wiele etapów. Jednym z trudniejszych jest z pewnością moment, w którym instalacja zaczyna się rozrastać, a na stanowisku pojawiają się złączki różnych typów i średnic. Przy kolejnych podejściach, rozgałęzieniach i zmianach kierunku możliwość szybkiego rozpoznania właściwego elementu naprawdę usprawnia pracę.

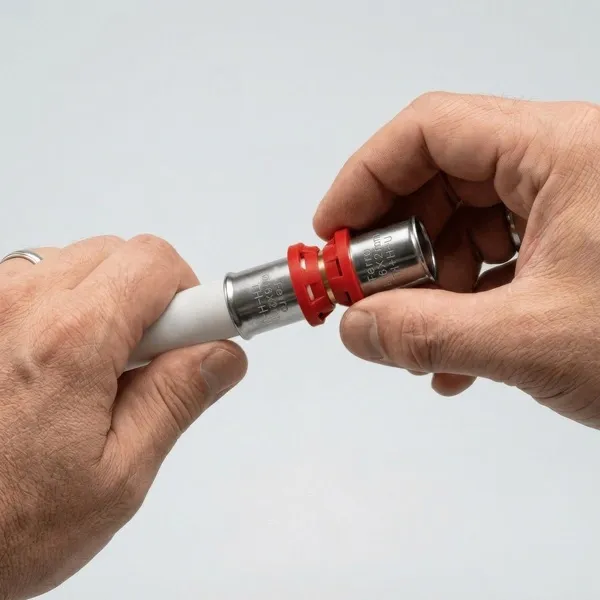

Jedną z najbardziej charakterystycznych cech naszych złączek są kolorowe pierścienie identyfikacyjne. Każdej średnicy przypisano inny kolor:

• czerwony – 16 mm,

• czarny – 20 mm,

• szary – 26 mm ,

• biały – 32 mm.

Średnicę można więc rozpoznać na pierwszy rzut oka, bez każdorazowego odczytywania oznaczeń na produkcie. Kolor pomaga również sprawniej dobrać właściwą szczękę. To prosty detal, który przy większej liczbie wykonywanych połączeń ułatwia organizację pracy, przyspiesza montaż i pomaga ograniczyć pomyłki.

Jak rozpoznać dobrą złączkę zaprasowywaną?

Podczas montażu rury i złączki są łatwo dostępne. Sytuacja zmienia się, gdy instalacja znajdzie się w ścianach lub pod posadzką. Dlatego właśnie wtedy, gdy wszystko jest jeszcze widoczne, liczy się pewność, że każde połączenie zostało wykonane prawidłowo.

W złączkach PRESS odpowiada za nią kilka współpracujących ze sobą rozwiązań. Podwójny O-ring zapewnia wysoką szczelność połączenia. Tuleja zaciskowa ze stali nierdzewnej odpowiada za stabilny i równomierny zacisk, natomiast specjalny profil ząbków stabilizuje rurę i ogranicza ryzyko jej wysunięcia. Korpus złączki wykonano z odpornego na korozję mosiądzu bezpiecznego w kontakcie z wodą pitną. Każdy z tych elementów pełni inną funkcję, ale ich zadanie jest wspólne – stworzyć połączenie przygotowane do wieloletniej pracy już w momencie, gdy instalator odkłada zaciskarkę.

Jak prawidłowo wykonać połączenie zaprasowywane krok po kroku?

Czasem o jakości połączenia decydują nie tylko jego materiały, ale także możliwość sprawdzenia, czy poprzedni etap pracy został wykonany prawidłowo. Przy wielu powtarzalnych czynnościach dodatkowy punkt kontroli może mieć duże znaczenie.

Po wsunięciu rury w złączkę jej prawidłowe osadzenie można sprawdzić przez wizjer kontrolny. Instalator widzi więc, czy rura została wprowadzona odpowiednio głęboko i równo, zanim przystąpi do zaprasowania. Proces jest uporządkowany: rurę należy przyciąć, skalibrować, następnie wsunąć do oporu, skontrolować jej położenie i dopiero wtedy wykonać zacisk odpowiednim narzędziem. Nasza ulotka pokazuje cały montaż jako sześć kolejnych kroków, dzięki którym łatwiej zachować powtarzalność pracy.

Jak wykryć niezaprasowane połączenie? Funkcja LBP

W niewielkiej instalacji liczba połączeń może być stosunkowo mała. Przy większej realizacji wykonawca wykonuje ich jednak setki. Wtedy równie istotne jak właściwy montaż staje się sprawdzenie całego układu przed jego zakryciem. W złączkach PRESS pomaga w tym funkcja LBP – Leak Before Press. Jeśli połączenie zostało przygotowane, ale nie zaprasowane lub wykonane nieprawidłowo, rozwiązanie umożliwia wykrycie go podczas próby szczelności.

Dla instalatora oznacza to dodatkową możliwość kontroli własnej pracy na etapie, na którym poprawka jest jeszcze łatwo dostępna. Dla inwestora korzyść pojawia się trochę później – kiedy ściany są już wykończone i może korzystać z domu bez obaw, że pod powierzchnią pozostał przeoczony punkt instalacji.

Jakie szczęki pasują do złączek FERRO PRESS?

Profesjonalista przyjeżdża na budowę ze swoim wyposażeniem i sprawdzonymi metodami pracy. Nowy system nie powinien więc niepotrzebnie ograniczać go do jednego rozwiązania, jeśli istnieje możliwość wykorzystania popularnych standardów.

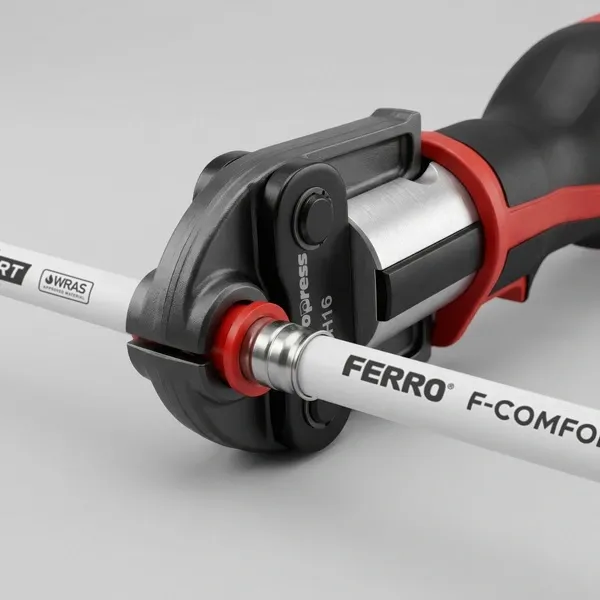

Wszystkie nasze złączki są kompatybilne z najbardziej uniwersalnym profilem szczęk TH. Dodatkowo złączki 16 i 20 mm są również kompatybilne z profilami szczęk H oraz U. Sam system FERRO obejmuje również profesjonalne narzędzia – zaciskarki akumulatorowe i przewodowe Novopress oraz zaciskarki manualne. Do dyspozycji wykonawcy są również narzędzia potrzebne podczas przygotowania rury do zaprasowania: nożyce, kalibratory oraz sprężyny do gięcia rur. Dzięki temu jeden system obejmuje nie tylko gotowe połączenie, lecz również kolejne etapy jego przygotowania.

Jak dobrać złączki PRESS do różnych instalacji?

Projekt na papierze szybko zamienia się na budowie w konkretne sytuacje: instalacja centralnego ogrzewania i wody użytkowej wymaga zastosowania różnych średnic i geometrii złączek dostosowanych do lokalizacji źródła ciepła i różnych odbiorników oraz prędkości i przepływu wody. Im bardziej rozbudowany układ, tym ważniejsze staje się to, aby potrzebnych rozwiązań nie trzeba było szukać w kilku różnych systemach.

Dlatego gama FERRO PRESS obejmuje kompletny asortyment złączek dostępnych w średnicach od 16 do 32 mm, które pozwalają na połączenie źródła ciepła jak kocioł lub pompa ciepła z odbiornikami takimi jak grzejniki, ogrzewanie podłogowe, klimakonwektory czy armatura sanitarna. Tak szeroki wybór pozwala odpowiadać na różne sytuacje montażowe przy zachowaniu jednej technologii połączeń. Dla instalatora oznacza to bardziej uporządkowaną realizację. Im mniej przypadkowo dobieranych komponentów, tym łatwiej zachować spójność całej instalacji.

Co wchodzi w skład systemu FERRO PRESS?

Złączka nigdy nie pracuje sama. Jest częścią instalacji, w której równie ważne są parametry rury, sposób jej przygotowania, zastosowane narzędzia oraz prawidłowość wykonania kolejnych etapów.

Dlatego PRESS został pomyślany jako kompletny system, a nie wyłącznie gama kształtek. Obejmuje wielowarstwowe rury PERT II/AL/PERT II, złączki zaprasowywane, narzędzia i akcesoria montażowe. Rury występują w średnicach 16, 20, 26 i 32 mm, a dostępne są również warianty z fabryczną otuliną. System może służyć do wykonywania nowoczesnych instalacji wodnych i grzewczych, umożliwiając prowadzenie kolejnych odcinków w jednej technologii.

Dlaczego warto wybrać kompletny system instalacyjny FERRO?

Przy budowie domu czy większego obiektu liczba decyzji technicznych szybko rośnie. Źródło ciepła, rury, rozdzielacze, elementy regulacyjne, odbiorniki – każdy z tych obszarów musi ostatecznie współpracować jako jedna instalacja.

PRESS został włączony do szerszego Systemu FERRO Group, w którym znajdują się m.in. kotły i pompy ciepła, pompy obiegowe, rury i złączki, zasobniki, rozdzielacze i szafki, sterowanie, ogrzewanie, armatura oraz zawory i zabezpieczenia. Producent wskazuje przy tym na pełną kompatybilność systemu, dopasowanie komponentów oraz możliwość korzystania z fachowego wsparcia.

Dla wykonawcy oznacza to łatwiejsze poruszanie się między kolejnymi elementami instalacji i jedno źródło wsparcia. Inwestor patrzy na tę samą kwestię inaczej. Nie musi wiedzieć, jak wygląda O-ring ani jaki profil szczęki zastosowano. Chce mieć ciepło w domu, wodę w łazience i pewność, że rozwiązania ukryte pod podłogą i w ścianach będą dobrze spełniały swoją funkcję. Dodatkowym atutem rozwiązania FERRO jest 15-letnia gwarancja na szczelność całego systemu, która daje użytkownikowi poczucie bezpieczeństwa na lata.

PODSUMOWANIE

Co wyróżnia złączki FERRO PRESS?

Złączki PRESS zostały zaprojektowane tak, aby ułatwiać montaż, umożliwiać jego kontrolę i budować pewność wykonanego połączenia. Ich najważniejsze cechy to:

• kolorowe pierścienie umożliwiające szybką identyfikację średnic,

• cztery średnice: 16, 20, 26 i 32 mm,

• podwójne uszczelnienie O-ring,

• tuleja zaciskowa ze stali nierdzewnej,

• profil ząbków stabilizujący rurę,

• funkcja LBP pomagająca wykryć niezaprasowane połączenie,

• możliwość kontroli prawidłowego wsunięcia rury przez wizjer,

• kompatybilność z profilami TH, H i U,

• kompletny asortyment złączek w średnicach 16-32 mm do połączenia różnych urządzeń,

• możliwość pracy w ramach kompletnego systemu FERRO PRESS.
